Läckage kan finnas i hela tryckluftssystemet, från huvudledning och förgreningar till slangar, kopplingar, ventiler och pneumatiska komponenter ute vid maskinerna. En enskild större läcka går ibland att höra, men mindre läckor försvinner lätt i ljudet från produktionen. Därför behöver läcksökning genomföras metodiskt och med en tydlig gräns mellan att hitta en läckagepunkt och att bedöma systemets totala luftförlust.
Arbetet börjar normalt med att förstå hur anläggningen beter sig vid olika belastning. Därefter lokaliseras misstänkta punkter och resultatet dokumenteras så att reparation och efterkontroll kan genomföras på samma plats.
Börja med systemets grundförbrukning
Om kompressorn fortsätter leverera en tydlig mängd luft när produktionen står still eller går på låg belastning finns ett grundflöde som behöver förklaras. Det kan bestå av verkliga läckage, avsiktlig kontinuerlig förbrukning, öppna blåsmunstycken, felaktigt stängande ventiler eller utrustning som fortfarande använder tryckluft.
En mätning under natt, helg, rast eller annat känt driftläge kan ge ett användbart referensvärde. Den visar däremot inte var luften försvinner. För större anläggningar är det därför vanligt att kombinera läcksökning med en bredare systemanalys av tryckluftssystemet, där tryck, flöde och belastningsvariationer kan följas över tid.
Kontrollera de vanligaste läckagepunkterna först
Läckor uppstår ofta där komponenter är sammanfogade eller där delar rör sig och slits. Snabbkopplingar, gängade förband, slangändar, ventiler, kondensavledare, regulatorer och cylindertätningar bör därför ingå i den första kontrollen. Även nyinstallerade delar kan läcka om ett förband inte tätar korrekt eller om en komponent har monterats under spänning.
I ett större distributionsnät bör kontrollen delas upp i zoner. Börja vid kompressorrummet och följ huvudledningen ut mot förbrukarna, eller arbeta område för område efter byggnad, produktionslinje eller maskincell. Då blir det lättare att dokumentera vad som faktiskt är kontrollerat. För rörsystem som ska byggas om eller kompletteras är utformning och montage också relevanta frågor. Tryckluftspoolen beskriver detta under installation av tryckluftssystem och i kategorin tryckluft och rörsystem.
Att lyssna fungerar bara för en del av läckorna
Större läckor kan ge ett tydligt pysande eller väsande ljud. En rundvandring när anläggningen är tyst kan därför ge snabba fynd. Metoden har däremot begränsad räckvidd i normal produktion. Fläktar, motorer, utsug, transportörer och pneumatiska processer kan maskera ljudet från mindre läckage.
Hörselkontroll bör därför ses som en första sortering. Den är användbar när man vill hitta uppenbara fel, men den ger inte ett tillräckligt underlag för att bedöma hela systemet.
Såpvatten för att bekräfta en misstänkt punkt
Såpvatten eller särskild läcksökningsvätska kan appliceras på ett misstänkt förband. Om trycksatt luft passerar ut genom öppningen bildas bubblor. Metoden är enkel och fungerar bra när man redan vet ungefär var felet sitter.
Nackdelen är arbetstiden. Varje punkt behöver nås fysiskt och testas separat. Högt placerade rör, maskinskydd och stora nät gör därför metoden mindre lämpad för en första kartläggning av en hel anläggning. Den passar bättre för verifiering av en koppling, ventil eller annan avgränsad komponent.
Ultraljud används för systematisk läcksökning

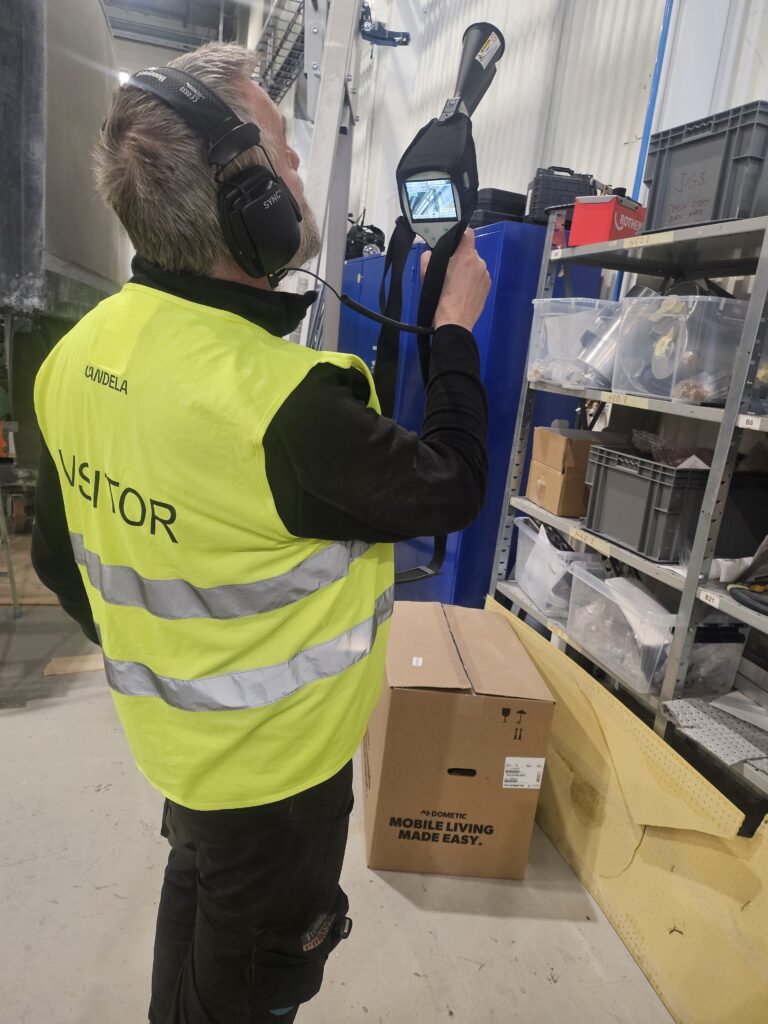

När trycksatt luft passerar genom en liten öppning uppstår turbulent strömning som skapar ljud över ett brett frekvensområde. En ultraljudsmätare registrerar de högfrekventa delarna av signalen och hjälper operatören att lokalisera källan. Metoden kan användas medan systemet är trycksatt och är därför praktisk i produktionsmiljöer där det inte är rimligt att stoppa anläggningen för varje kontroll.
Mätningen behöver fortfarande tolkas. Andra källor kan skapa högfrekventa ljud, och reflektioner från plåt eller andra hårda ytor kan påverka var signalen uppfattas som starkast. Avstånd, mätvinkel och systemtryck påverkar också resultatet. En mer detaljerad genomgång hör därför hemma i en separat teknisk artikel om ultraljudsmätning, medan själva tjänsten beskrivs på sidan om läckagesökning av tryckluft.
Lokalisering och kvantifiering är två olika steg
Att hitta en läcka betyder inte automatiskt att dess flöde är känt. Ultraljud kan lokalisera punkten, och vissa instrument kan även uppskatta läckageflödet utifrån signalnivå tillsammans med exempelvis tryck och avstånd. Ett sådant värde ska behandlas som en uppskattning och användas tillsammans med övriga mätdata.
För systemnivå behövs ofta flödesmätning eller annan analys av anläggningens totala förbrukning. Ett högt grundflöde kan exempelvis bestå av både identifierade läckor och processer som förbrukar luft kontinuerligt.
Dokumentera så att läckan går att hitta igen
En lista med bara antal läckor räcker sällan för underhållsarbetet. Varje punkt bör kopplas till fysisk placering, komponent och ett tydligt ID. Foto eller positionsangivelse minskar risken för att två liknande ventiler eller kopplingar blandas ihop.
- Placering och berörd komponent
- Foto, märkning eller annat läckage-ID
- Systemtryck och mätförutsättningar
- Uppskattat läckageflöde när sådant underlag finns
- Åtgärdsstatus och datum för efterkontroll
Dokumentationen gör det också möjligt att prioritera. En större läcka kan vara tekniskt mest relevant att åtgärda först, medan en mindre läcka ibland kan tas direkt om den sitter lätt åtkomlig och kräver liten insats. Prioriteringen behöver därför väga samman förlust, arbetsinsats, säkerhet och tillgänglighet.
Kontrollera efter reparation
Efter att en koppling dragits åt eller en komponent bytts bör samma punkt mätas igen under tryck. Därefter kan systemets grundförbrukning jämföras med värdet före åtgärd. Om förbrukningen fortfarande är hög finns fler läckor, annan oavsiktlig luftanvändning eller ett bredare systemproblem att undersöka.
Återkommande fel i samma område kan även motivera kontroll av slangdragning, vibrationer, komponentval eller montage. Där blir läcksökningen en del av det löpande servicearbetet på tryckluftutrustningen snarare än en fristående engångsinsats.
Så följer du upp läckagesökningen
Läckage hittas mest tillförlitligt genom att kombinera en bild av systemets totala förbrukning med systematisk kontroll av enskilda komponenter. Hörsel och såpvatten fungerar för avgränsade fel, medan ultraljud ger bättre möjligheter att söka genom större nät under drift. Resultatet behöver dokumenteras, repareras och följas upp med en ny mätning. Först då går det att skilja en åtgärdad läckagepunkt från en faktisk förändring i hela anläggningens luftförbrukning
